PZ673Y-10C气动浆液阀传动方式为气动,对夹式连接形式,阀杆为明杆平行式刚性单闸板,阀座密封面材料为合成橡胶,公称压力PN6~PN10,阀体材料为灰铸铁,铸钢,不锈钢的闸阀(浆液阀)。
产品特点:
1、结构紧凑,设计合理,阀门钢性好,通道流畅,流阻系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔和石墨填料,密封可靠,操作轻便灵活。
4、驱动方式为气动 。
PZ673Y-10C气动浆液阀性能参数:
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
---|---|---|---|---|
PZ673X-6 | 6 | 0.6 | ≤120 | 浆、水混合物、灰渣浆 |
PZ673X-10 | 10 | 1.0 | -10~120 | 灰渣浆、水混合物 |
PZ673Y-10C气动浆液阀部件材料
型号 | 材料 | ||||
---|---|---|---|---|---|
阀体 | 闸板、阀杆 | 阀杆螺母 | 连杆 | 手轮 | |
PZ673X-6 | 灰铸铁,铸钢 | 不锈钢 | 黄铜 | 碳素钢 | 铸铁 |
PZ673X-10 |
PZ673Y-10C气动浆液阀主要外形及结构尺寸(mm)
DN | L | D | D1 | z×M | H |
---|---|---|---|---|---|
80 | 50 | 200 | 160 | 8×M16 | 550 |
100 | 50 | 220 | 180 | 8×M16 | 620 |
125 | 50 | 250 | 210 | 8×M16 | 650 |
150 | 60 | 285 | 240 | 8×M20 | 750 |
200 | 60 | 340 | 295 | 8×M20 | 900 |
250 | 70 | 395 | 350 | 12×M20 | 1070 |
300 | 70 | 445 | 400 | 12×M20 | 1200 |
350 | 80 | 505 | 460 | 16×M20 | 1330 |
400 | 80 | 565 | 515 | 16×M24 | 1600 |
450 | 90 | 615 | 565 | 20×M24 | 1650 |
500 | 90 | 670 | 620 | 20×M24 | 1790 |
600 | 100 | 780 | 725 | 20×M27 | 2180 |
80 | 60 | 200 | 160 | 8×M16 | 550 |
100 | 60 | 220 | 180 | 8×M16 | 620 |
125 | 60 | 250 | 210 | 8×M16 | 650 |
150 | 70 | 285 | 240 | 8×M20 | 750 |
200 | 80 | 340 | 295 | 8×M20 | 900 |
250 | 86 | 395 | 350 | 12×M20 | 1070 |
300 | 90 | 445 | 400 | 12×M20 | 1200 |
350 | 100 | 505 | 460 | 16×M20 | 1330 |
400 | 110 | 565 | 515 | 16×M24 | 1600 |
450 | 120 | 615 | 565 | 20×M24 | 1650 |
500 | 130 | 670 | 620 | 20×M24 | 1790 |
600 | 130 | 780 | 725 | 20×M27 | 2180 |

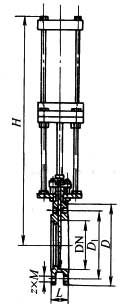

产品结构尺寸图:
安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
7、安装在保温管道上的各类手动阀门,手柄均不得向下。
8、带传动机构的闸阀,按产品使用说明书的规定安装。
9、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB50243标准要求,以阀瓣密封面无渗漏为合格。
