PZ73Y-16C手动刀型闸阀、Z73H、PZ73F耐磨手动刀闸阀PN10～PN16连接方式为对夹式连接，阀门为明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10～16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。 采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

PZ73Y-16C手动刀型闸阀性能参数:

PZ73H、PZ73F、PZ73Y手动刀型闸阀PN10～PN16（刀闸阀）主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
PZ73H-10C/16C	10、16	1.0、1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P

PZ73Y-16C手动刀型闸阀零部件材料:

PZ73H、PZ73F、PZ73Y手动刀型闸阀PN10～PN16（刀闸阀）零部件材料

型号	材料
	阀体	阀杆	密封面	填料
PZ73H-10C/16C	WCB	2Cr13	硬质合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ73Y-10P/16P	CF8 (304)	0Cr18Ni9 (304)

PZ73Y-16C手动刀型闸阀外形及结构尺寸

PZ73H、PZ73F、PZ73Y手动刀型闸阀PN10（刀闸阀）外形及结构尺寸 (mm)

DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
200	60	335	295	265	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	560
500	127	670	620	585	1200	23×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2×M	24×M30	680

PZ73H、PZ73F、PZ73Y手动刀型闸阀PN16（刀闸阀）外形及结构尺寸 (mm)

DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680

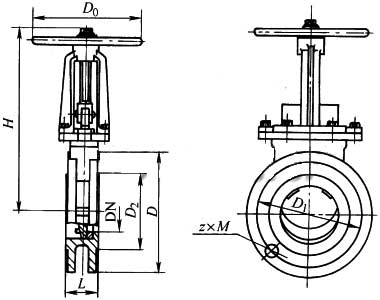

PZ73Y-16C手动刀型闸阀外形结构尺寸图:



PZ73Y-16C手动刀型闸阀安装注意事项及要点:

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、带传动机构的闸阀，按产品使用说明书的规定安装。
3、如果阀门经常开关使用,每月至少润滑一次。
4、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
5、安装在保温管道上的各类手动阀门，手柄均不得向下。
